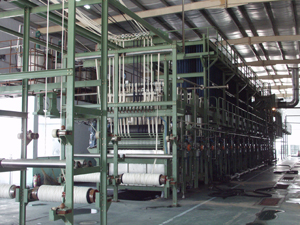

M1/HD277型束狀染色機,將紗線染色工藝提升到了一個新水平,實現了紗線染色更均勻,染色牢度好,紗線幾乎無斷頭,設備操作容易,運行平穩,生產效率高,生產過程無損耗.
設備用途：

適用于97tex-18tex(6^s-32^s)的純棉，棉纖混紡的紗線進行染色與烘干的工藝，本機將12束（24束）球經紗球經退卷、絲光、軋染、氧化、水洗、烘干、落紗，然后由分經機分紗整經制成經軸后供上漿、織造用。

一、工藝流程（本流程為標準流程）

球徑紗球退卷→軋車引紗→煮煉→絲光處理→水洗→染色氧化→水洗→三柱烘筒烘燥→落紗主要工藝參數表 （見另頁）

主要結構說明

1、  進紗裝置：由機架、引紗裝置、導紗架、出紗架、紗球架組成

2、  束狀染色部分：由進紗架、5噸軋車、10噸軋車、軋洗槽、染色槽、擺式松緊架噴淋管、氧化架、導紗輥等組成

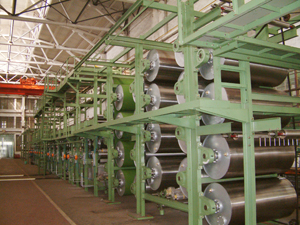

3、  烘筒烘燥部分：由穩壓裝置控制，可按照調定的壓力控制管路中壓力大小，保證進入烘筒的蒸汽壓力基本穩定，滿足工藝要求

4、  落紗裝置：由機架、走臺、擺、傳動和紗筒等組成

二、色漿供應裝置

由化色罐、調色罐、儲料罐及循環泵、控制閥等組成

三、全機電氣控制系統：全機采用多單元交流變頻傳動，PLC控制，人機界面顯示運行中的參數
