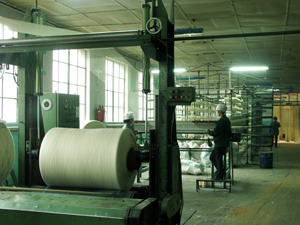

LM/HD203型 球經聯合機
一．機器用途
本機是束狀染色工序的前道準備設備。其作用可將紗線經過定幅、分絞整經后集并成束，均勻卷繞在球經軸上，以備束染工序使用。
二．主要規格及參數 main specification
1 筒子錠數: 448~560錠(可據用戶需要選配)
2 成形寬度: 1000mm
3 成形直徑: ≤800mm
4 整經車速: 0-300m/min (推薦車速 255m/min)
單獨變頻電機傳動, 功率5.5kW
6 外形尺寸: (長×寬×高) 28870 mm×5365 mm×3350 mm
三．機器結構
本機為聯合機械，包含：

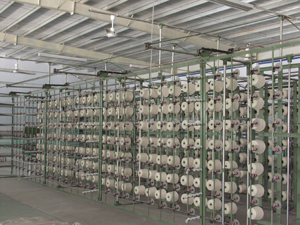

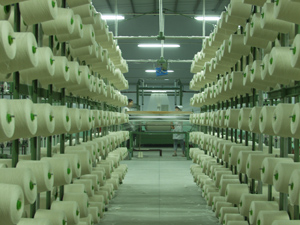

MA/HD212 紗筒架
MA/HD213 分絞架
MA/HD214 返回架

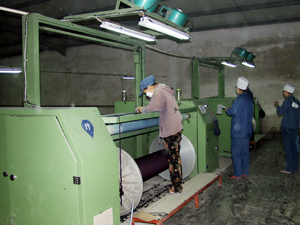

MA/HD215 成球機
共 四個單元產品組成 。
1 全機采用單獨變頻電機傳動, 經變速機構分別實現橫動﹑卷繞動作。
2 當紗線出現斷頭時電子式斷頭自停裝置使機器及時響應自停動作。
3 卷紗長度由接近開關檢測長輪（返回輥）轉過的圈數，經PLC計算后在操作面板上顯示。
